Speichersysteme

Modulare Wärmespeicherung

Moderne Speichersysteme für angenehme Wärme

Inhalt im Überblick:

Wärme mit System

Für langanhaltenden Komfort

Ein sichtbares Kaminfeuer lässt sich mit direkter und zeitversetzter Wärmeabgabe verbinden. Mit unseren Kamineinsätzen können Kombiöfen realisiert werden, die den Raum während des Abbrandes durch Konvektionswärme erwärmen und gleichzeitig einen Teil der erzeugten Wärme speichern. Die Speichermasse gibt diese anschließend über einen längeren Zeitraum an den Raum ab.

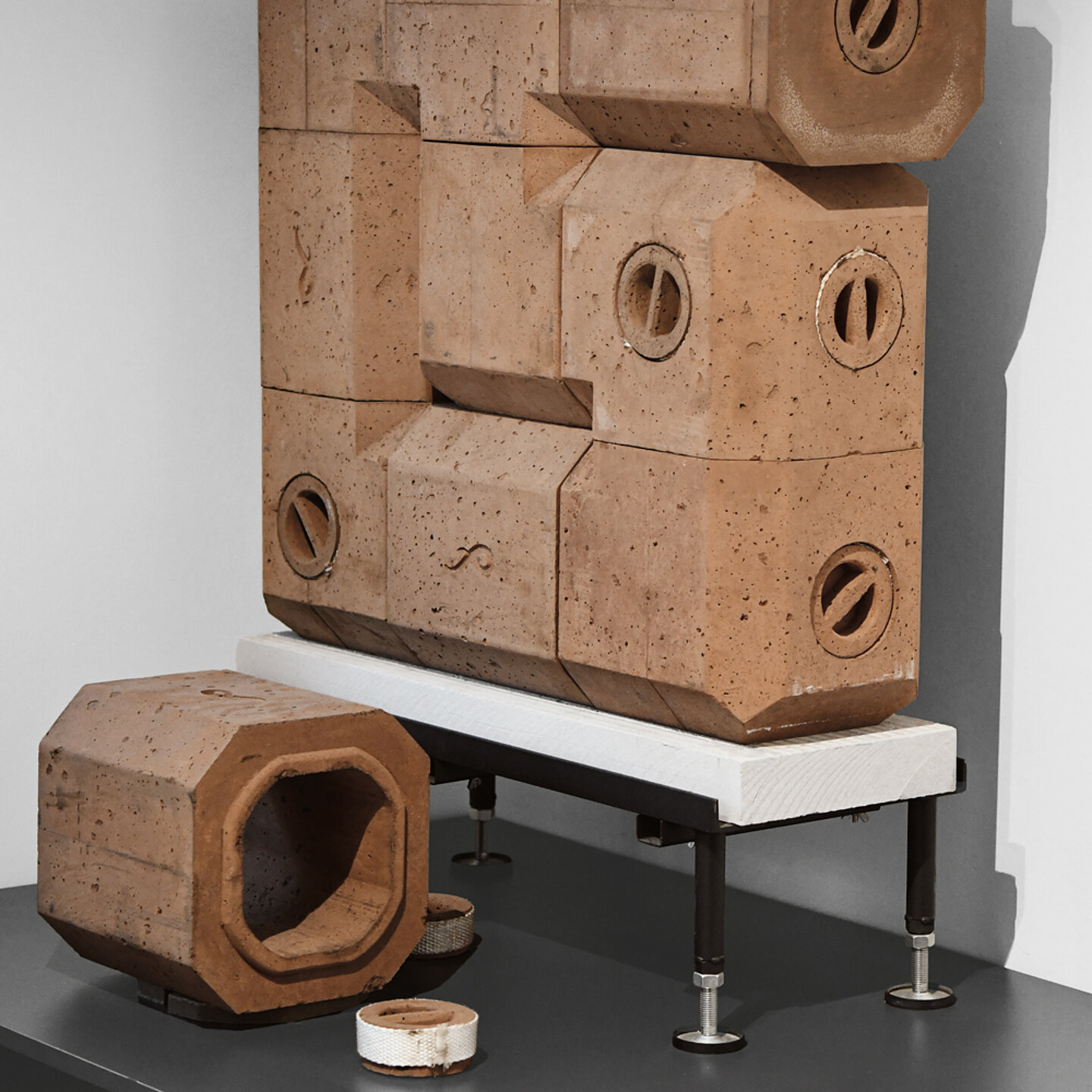

Das Camina & Schmid Speichersystem besteht aus modularen Bauteilen, die sich je nach Anlagenplanung kombinieren lassen. Durch das Nut- und Federsystem greifen die Elemente passgenau ineinander und erleichtern den Aufbau durch Ihren Ofenfachbetrieb.

Vorteile von Speichersystemen

• Kombination aus Konvektions- und Speicherwärme
• Große Sichtscheibe für den Blick auf das Feuer
• Speicherung eines Teils der beim Abbrand erzeugten Wärme
• Zeitversetzte Wärmeabgabe auch nach dem Abbrand

Flexible Lösungen für Ihre Kaminanlage

Als Sets oder individuell zusammengestellt

Technische Daten

  • Dichte: 2,75 kg / dm³
  • Wärmeleitfähigkeit: 2,62 W / m*K
  • Querschnitt: 258 cm² (~Ø180mm)
  • Wandstärke: 4,5 cm

Vorteile

  • Passgenaue Bauteile erleichtern die Montage
  • Speichermasse zur Aufnahme und zeitversetzten Abgabe von Wärme
  • Verschiedene Set-Varianten
  • Individuelle Zusammenstellung passend zur Anlagenplanung

Unsere Sets

Speichersystem Set 1
Speichersystem Set 1

Gewicht: 165 kg, Zuglänge: 1,7 m, Rauchrohr: ⌀ 180 mm

Speichersystem Set 2
Speichersystem Set 2

Gewicht: 240 kg, Zuglänge: 2,5 m, Rauchrohr: ⌀ 180 mm

Speichersystem Set 3
Speichersystem Set 3

Gewicht: 320 kg, Zuglänge: 3,3 m, Rauchrohr: ⌀180 mm

Vergleich

Speichersystem und Schamotte

Das Speichermaterial wird auch in unserem Grundofen Profi GO eingesetzt und ist dichter als auch leitfähiger als herkömmliche Schamotte. Mit einer Dichte von 2,75 kg / dm³ und einem Wärmeleitkoeffizienten von 2,62 W/m*K speichert es Wärme effizienter und benötigt dank der höheren Dichte wenig Platz im Aufstellraum.

Einschalige Bauweise

Dichtheitsprüfung

In Anlehnung an DIBt-Richtlinien

Wir sind Hersteller individuell zusammenstellbarer Speichersysteme, welche auch als Sets erhältlich sind. Bei sachgemäßer Verarbeitung gemäß den technischen Spezifikationen und den Installationsrichtlinien dürfen diese einschalig verbaut werden. Einfach geplant, schnell montiert. Ausgestattet mit Nut- und Federsystem gestaltet sich der Aufbau komfortabel.

Durch die Verstärkung des Materials mit Draht sind unsere Steine zugstabiler und demnach besonders rissbeständig. Aufgrund der hohen Dichte ist eine sehr kompakte Bauweise möglich, sodass weniger Platz im Aufstellraum benötigt wird.

Gültigkeit: Länder übergreifend

Herstellererklärung

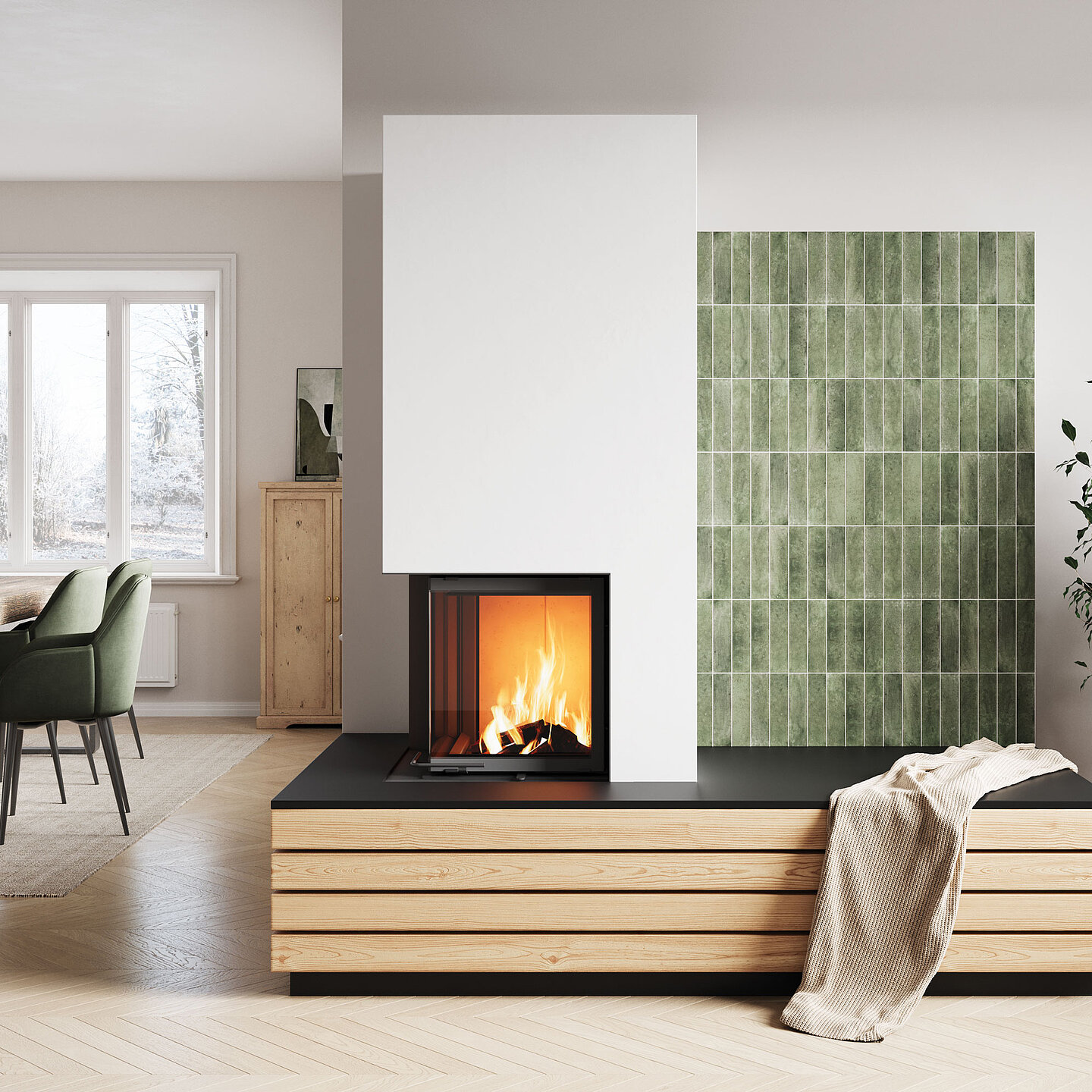

Geschlossene Bauweise

Handwerk der Extraklasse

Für die entsprechend geprüften Kamineinsätze ist eine geschlossene Bauweise mit keramischer Nachschaltung möglich. Die gerätespezifischen Planungs- und Montagevorgaben bilden dabei die Grundlage für die fachgerechte Ausführung.

Unter Einhaltung der vorgeschriebenen Mindestgröße der aktiven, wärmeabgebenden Oberfläche und der weiteren Einbauvorgaben kann auf Kalt- und Warmluftgitter verzichtet werden. Die Auslegung erfolgt durch Ihren Ofenfachbetrieb anhand der jeweiligen Gerätedokumentation und der Fachregeln des Ofen- und Luftheizungsbauerhandwerks (TROL).

Geringer Wärmebedarf

Angenehme Strahlungswärme

In gut gedämmten Neubauten ist es besonders wichtig, die Wärmeabgabe der Feuerstätte auf den geringen Wärmebedarf abzustimmen. Eine keramische Nachschaltung nimmt einen Teil der beim Abbrand erzeugten Wärme auf und gibt sie zeitversetzt wieder ab.

Bei geschlossener Bauweise gelangt die Wärme überwiegend als Strahlungswärme über die Ofenoberfläche in den Raum. Natürliche Luftbewegungen entstehen dabei weiterhin. Ihr Ofenfachbetrieb stimmt die Leistung, Speichermasse und wärmeabgebende Oberfläche auf Ihren Wohnraum ab. So lässt sich die Wärmeabgabe über einen längeren Zeitraum verteilen und das Risiko einer Überwärmung verringern.

Planungsbeispiel

Der 3-seitige Kamineinsatz Ekko U 67(45)51 h verfügt über eine Scheibenbreite von fast 70 cm und kann, immer davon ausgehend, dass am Abgasstutzen 15Pa Schornsteinunterdruck ankommt, mit einer keramischen Zuglänge von 3,5 m nachgeschaltet werden. Um auf Kalt- und Warmluftgitter verzichten zu können, wird eine aktive Oberfläche zur Wärmeabgabe von 3,5m² benötigt.
