Speichersysteme

Modulare Wärmespeicherung

Effiziente Speichersysteme für nachhaltige Wärme

Inhalt im Überblick:

Wärme mit System

Für langanhaltenden Komfort

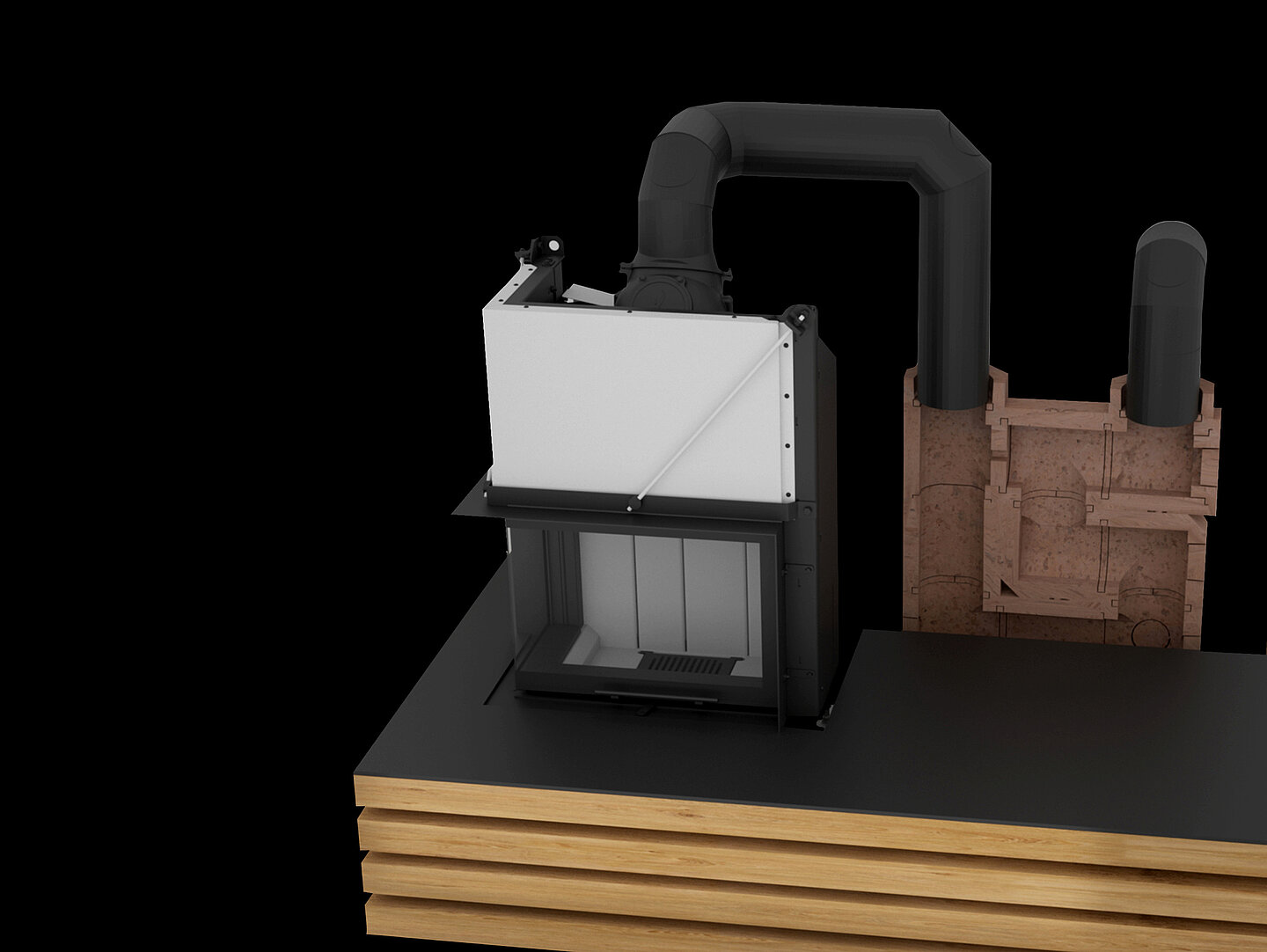

Der Wunsch von Endkunden, effizient und autark zu heizen, schließt eine gemütliche Atmosphäre sowie ein großes Feuererlebnis nicht aus. Mit unseren Kamineinsätzen lassen sich Kombiöfen aus Konvektions- und Speicherwärme realisieren, die eine große Sichtscheibe mit den Fähigkeiten, Wärme zu verteilen und zu speichern, verbinden.

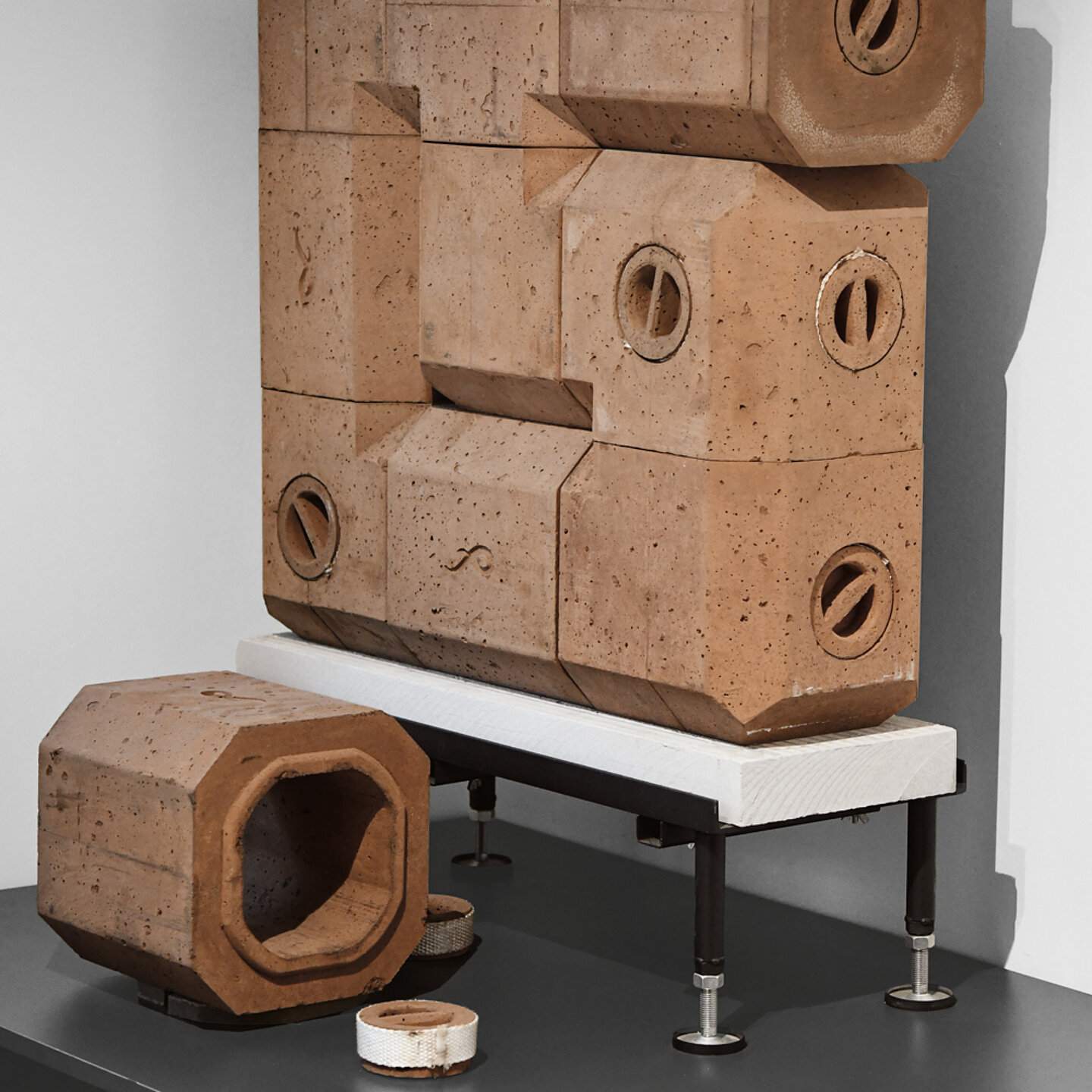

Das Camina & Schmid Speichersystem besteht aus modularen Bauteilen, die sich flexibel kombinieren lassen. Dank Nut- und Federsystem greifen sie passgenau ineinander, was Planung und Aufbau besonders einfach macht.

Vorteile von Speichersystemen

  • Kombiöfen aus Konvektions- und Speicherwärme

  • Große Sichtscheibe

  • Wärme speichern

  • Wärme verteilen

Flexibilität für jedes Vorhaben

Als Set's oder individuell zusammengestellt

Technische Daten

  • Dichte: 2,75 kg / dm³
  • Wärmeleitfähigkeit: 2,62 W / m*K
  • Querschnitt: 258 cm² (~Ø180mm)
  • Wandstärke: 4,5 cm

Vorteile

  • Schnelle und einfache Montage
  • Hohe Speichermasse
  • Hohe Wärmeleistung
  • Set-Varianten
  • Individuelle Zusammenstellung

Unsere Sets

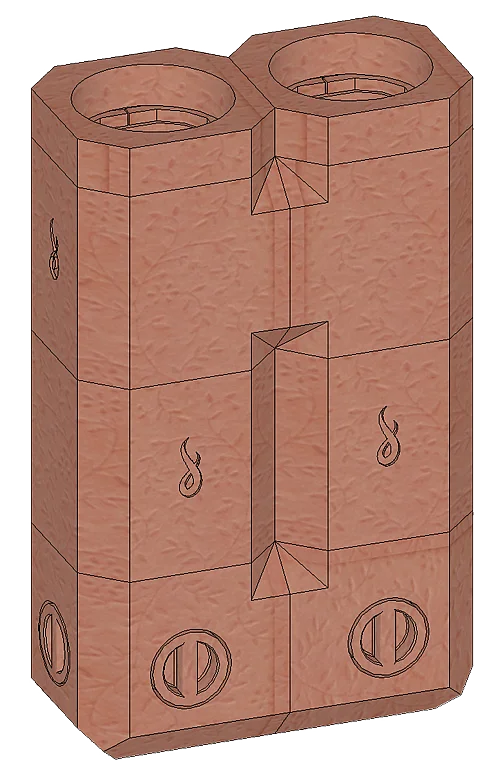

Speichersystem Set 1
Speichersystem Set 1

Gewicht: 165 kg, Zuglänge: 1,7 m, Rauchrohr: ⌀ 180 mm

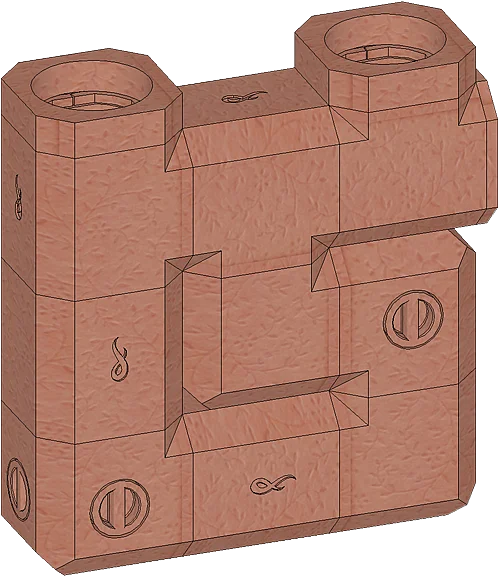

Speichersystem Set 2
Speichersystem Set 2

Gewicht: 240 kg, Zuglänge: 2,5 m, Rauchrohr: ⌀ 180 mm

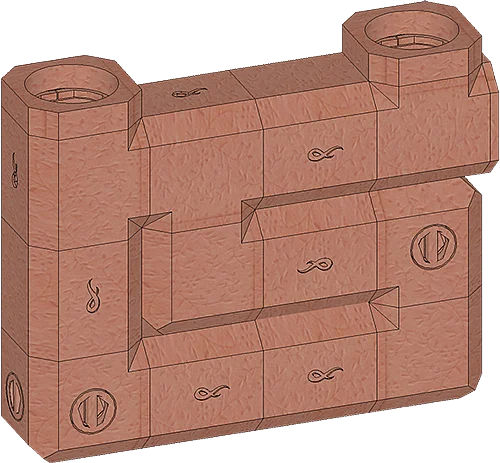

Speichersystem Set 3
Speichersystem Set 3

Gewicht: 320 kg, Zuglänge: 3,3 m, Rauchrohr: ⌀180 mm

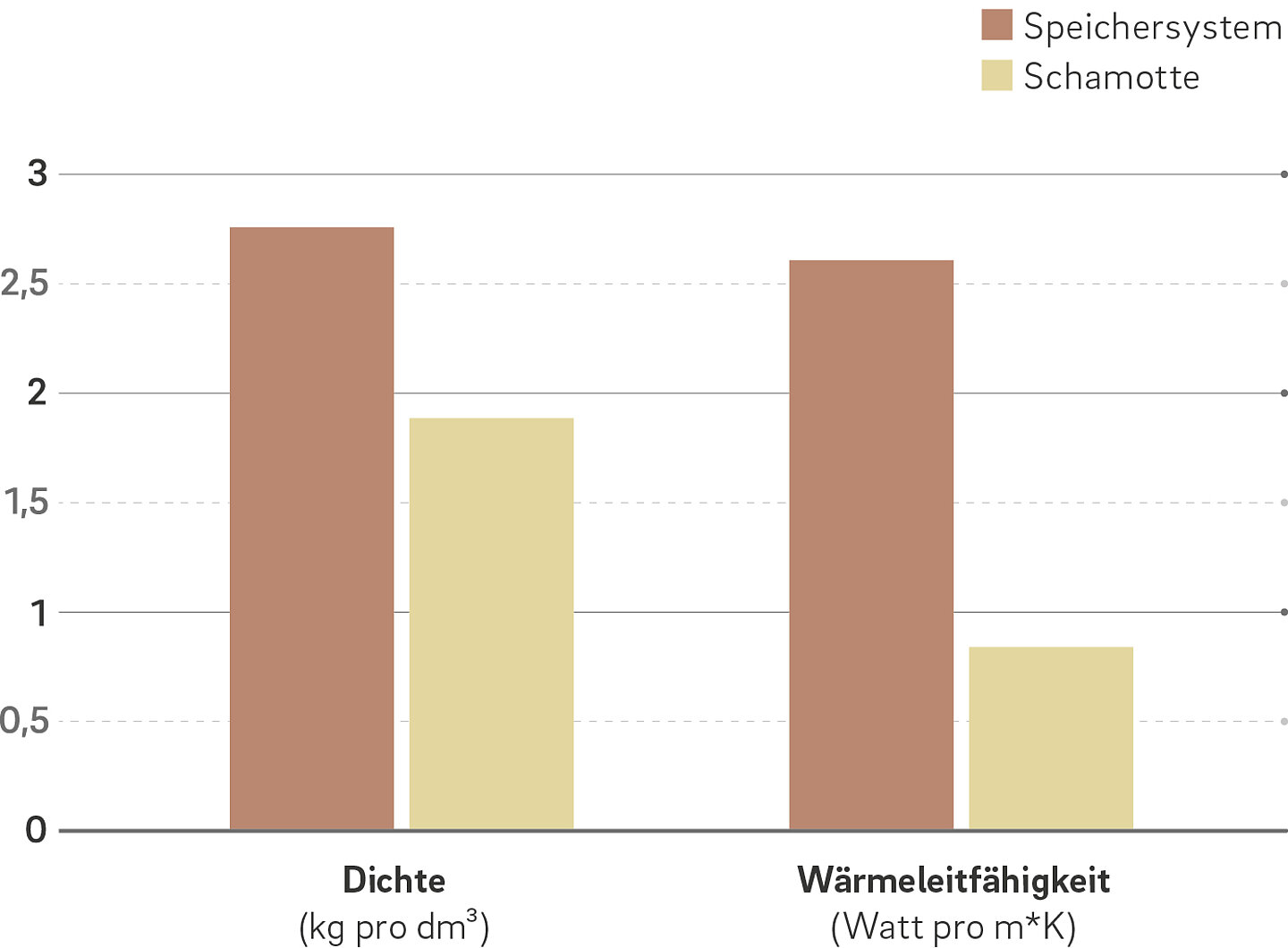

Vergleich

Speichersystem und Schamotte

Das Speichermaterial wird auch in unserem Grundofen Profi GO eingesetzt und ist dichter als auch leitfähiger als herkömmliche Schamotte. Mit einer Dichte von 2,75 kg / dm³ und einem Wärmeleitkoeffizienten von 2,62 W/m*K speichert es Wärme effizienter und benötigt dank der höheren Dichte wenig Platz im Aufstellraum.

Einschalige Bauweise

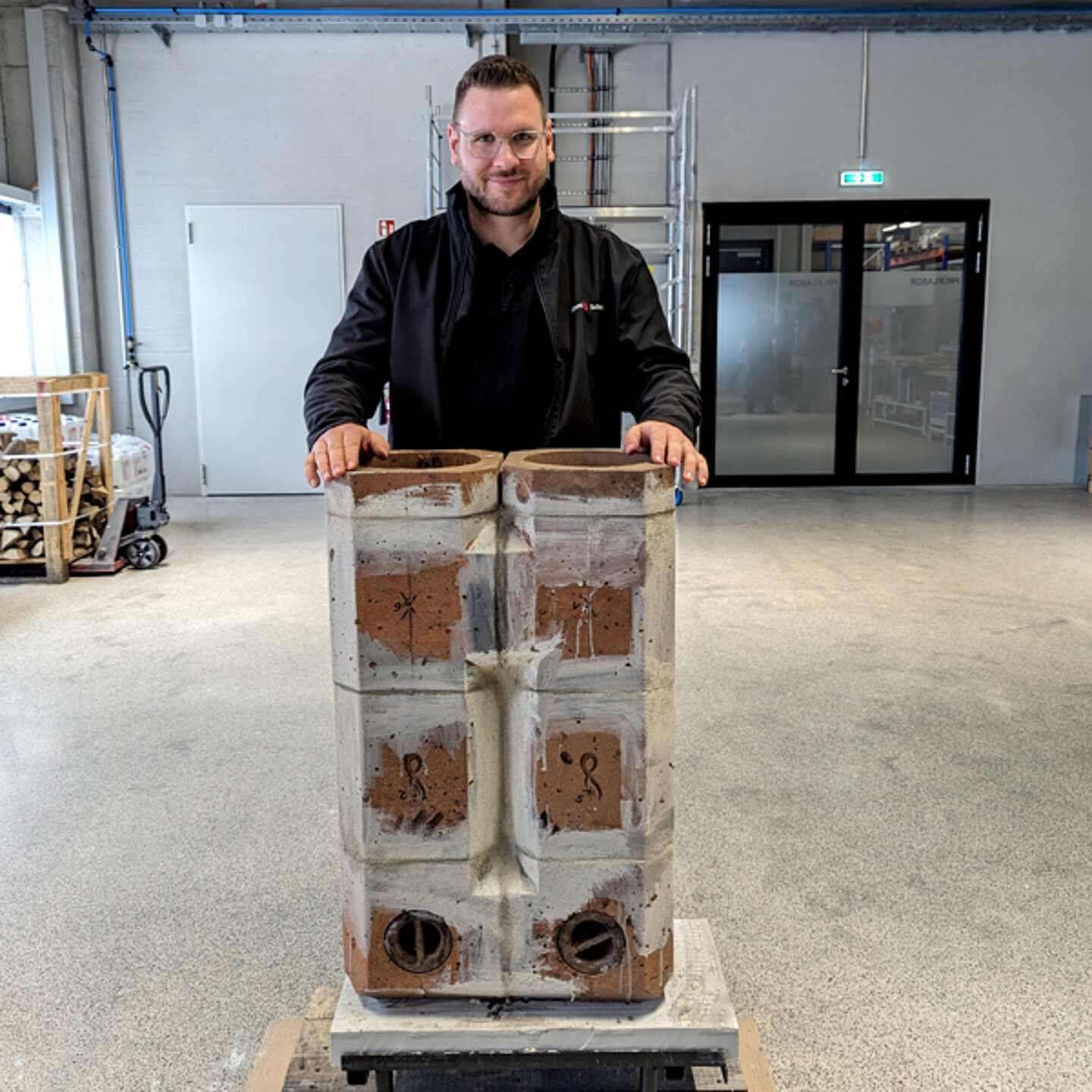

Dichtheitsprüfung

In Anlehnung an DIBt-Richtlinien

Wir sind Hersteller individuell zusammenstellbarer Speichersysteme, welche auch als Sets erhältlich sind. Bei sachgemäßer Verarbeitung gemäß den technischen Spezifikationen und den Installationsrichtlinien dürfen diese einschalig verbaut werden. Einfach geplant, schnell montiert. Ausgestattet mit Nut- und Federsystem gestaltet sich der Aufbau komfortabel.

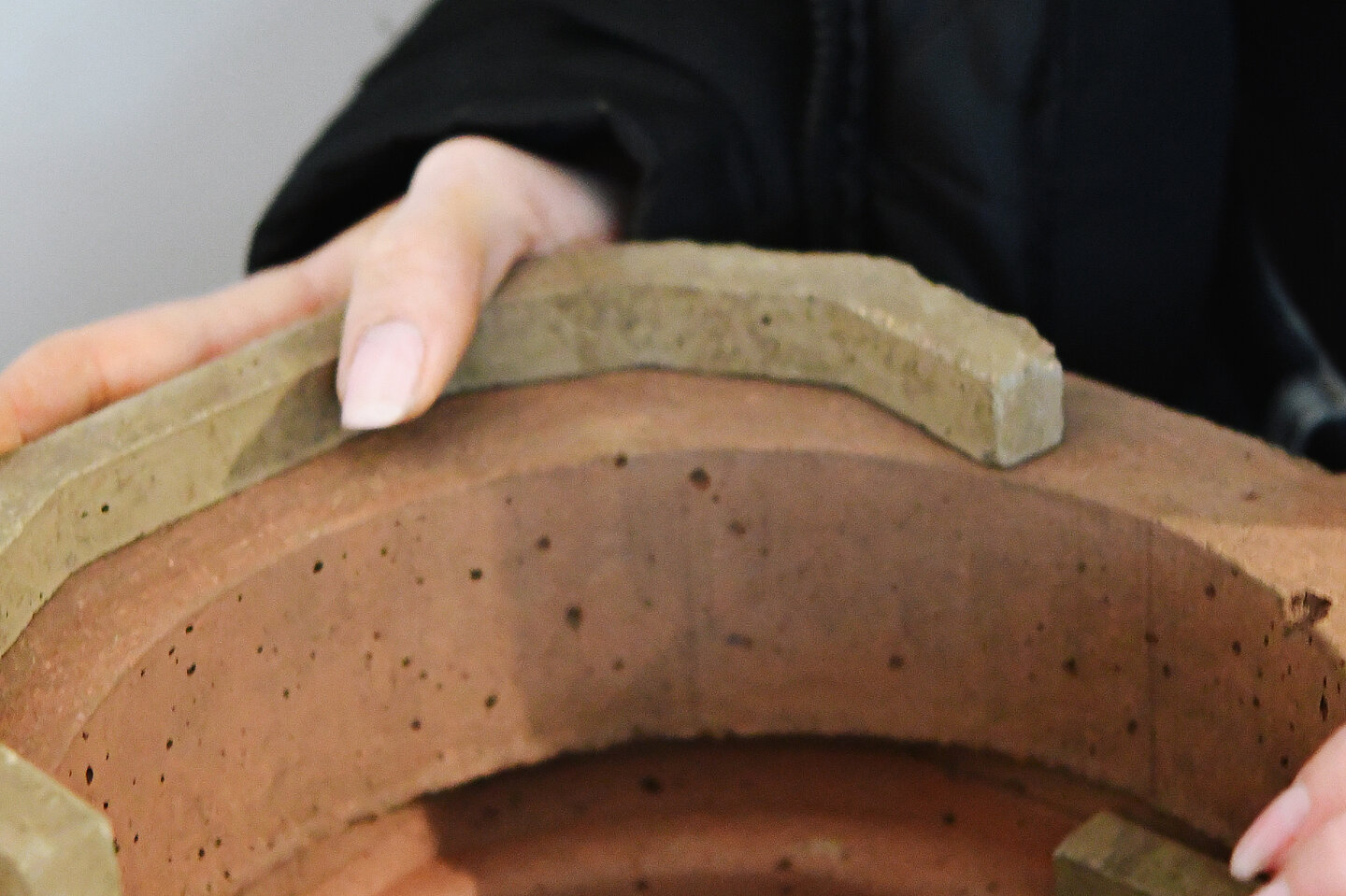

Durch die Verstärkung des Materials mit Draht sind unsere Steine zugstabiler und demnach besonders rissbeständig. Aufgrund der hohen Dichte ist eine sehr kompakte Bauweise möglich, sodass weniger Platz im Aufstellraum benötigt wird.

Gültigkeit: Länder übergreifend

Herstellererklärung

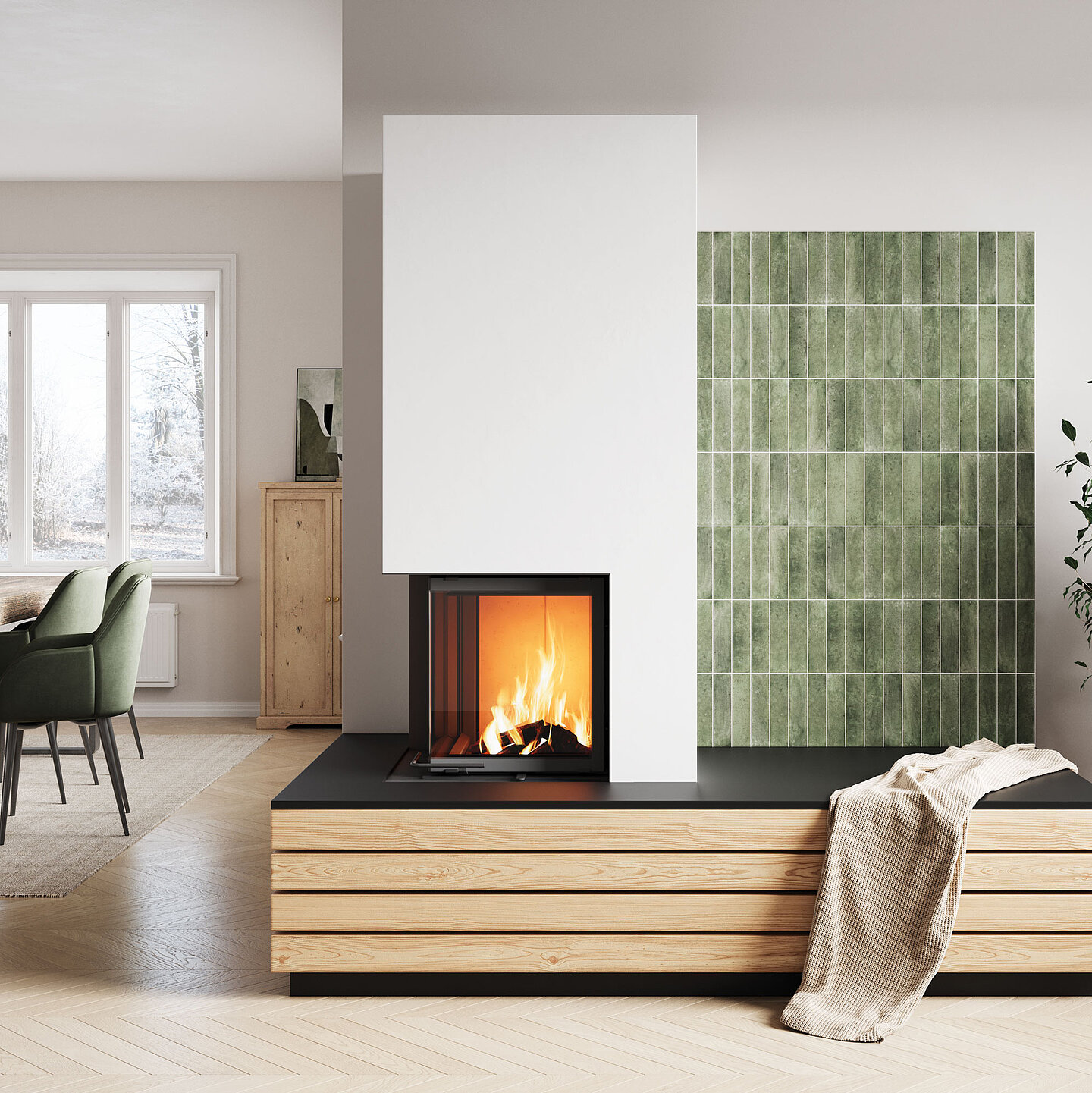

Geschlossene Bauweise

Handwerk der Extraklasse

Wir prüften nahezu alle unsere Kamineinsätze für eine geschlossene Bauweise und einen Betrieb mit keramischer Nachschaltung, um beim Erstellen eines Speicherofens Planungssicherheit anzubieten. Unter Berücksichtigung der vorgegebenen, minimal aktiven Oberfläche, dürfen unsere Kamineinsätze ohne Kalt- und Warmluftgitter installiert werden. Um ausreichend Wärme über die Oberfläche abzuführen, sollte die Bauweise in einer leichten bis mittelschweren Art nach TROL errichtet werden.

Geringer Energiebedarf

Natürliche Stahlungswärme

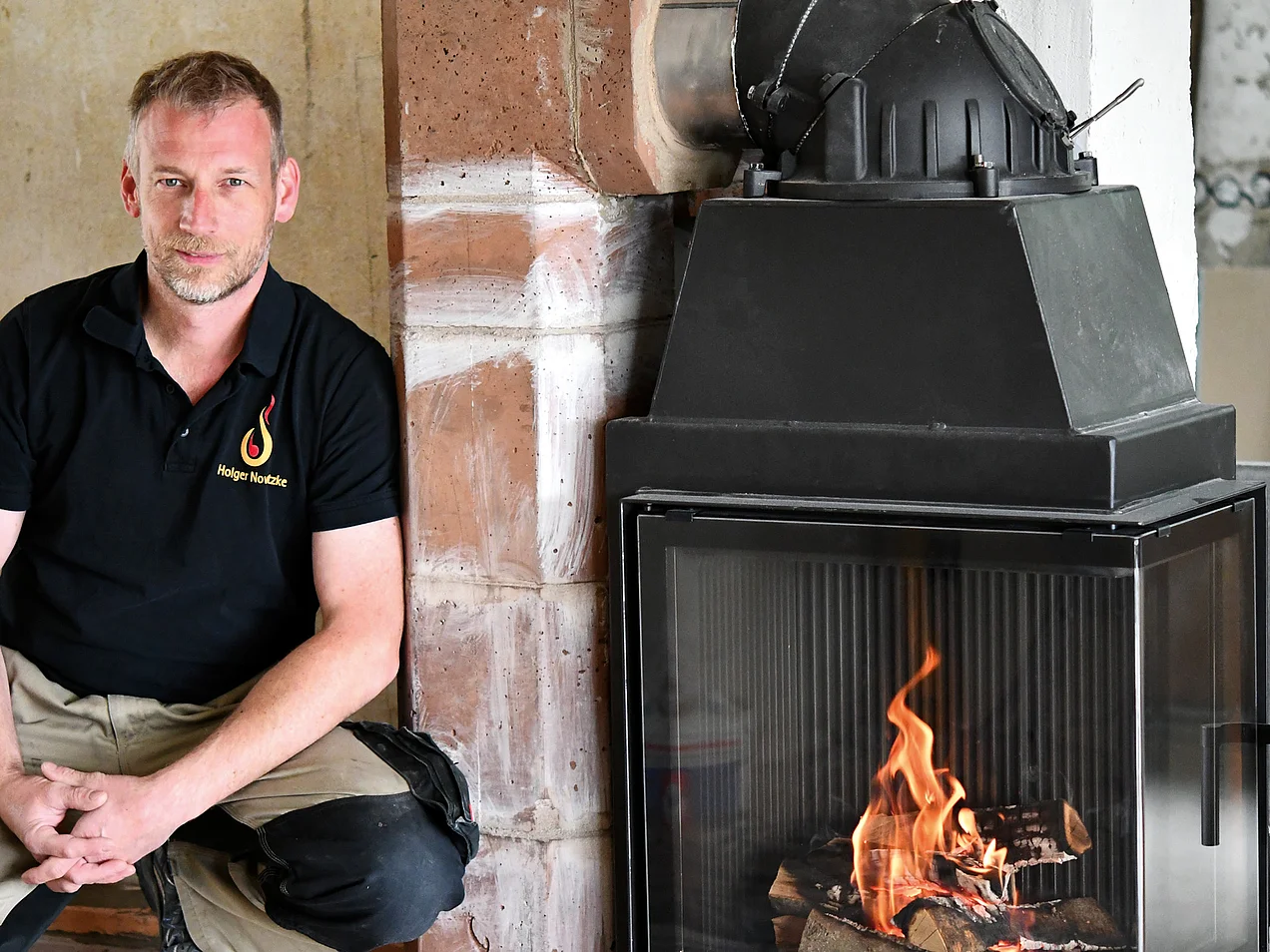

Dieses Vorgehen eignet sich besonders in neu erbauten Eigenheimen mit geringem Energiebedarf und für Allergiker, da durch die natürliche Strahlungswärme und den Verzicht auf die durch Konvektion verursachte Luftbewegung weniger Hausstaub in Umlauf gebracht wird. Auch die Nachschaltung keramischer Züge an unsere Kamineinsätze ist besonders in Häusern mit niedrigem Energiebedarf sehr gefragt, da der Raum durch die Nachschaltung nicht überhitzt und die Wärme über mehrere Stunden an den Raum abgegeben wird. So entsteht ein noch effizienteres Wärmekonzept.

Planungsbeispiel

Der 3-seitige Kamineinsatz Ekko U 67(45)51 h verfügt über eine Scheibenbreite von fast 70 cm und kann, immer davon ausgehend, dass am Abgasstutzen 15Pa Schornsteinunterdruck ankommt, mit einer keramischen Zuglänge von 3,5 m nachgeschaltet werden. Um auf Kalt- und Warmluftgitter verzichten zu können, wird eine aktive Oberfläche zur Wärmeabgabe von 3,5m² benötigt.
